智能陽光板溫室

• 現貨銷售
• 2022-05-12
• 瀏覽：548

• 材料
  采用8mmpc中空陽光板覆蓋
• 輔助配套
  厚度（5+6+5）mm雙層中空玻璃
• 描述
  溫室屋頂三角型屋面部位全部采用鋁臺金結構而不采用鋼結構以增加透光率。在所有天構下都有“U形”或“幾形”鋁臺金冷凝水回收槽，冷凝水通過水管排到溫室外，以更好的降低濕度，有利于作物生長，防止病蟲害。濕簾處配置40目防蟲網．防止蟲害進入。

訂購熱線400-0975758

聯系我們

溫室的設計理念是“堅持科學、實用的原則；堅持提高土地資源的利用率、節能、節水、的原則；堅持溫室結構用材以及設備選購先進、可靠、適原則。所以，根據建設要求，我們在各系統的關鍵部位上均選用進口或國內優異的產品。

1、技術參數

本項目屬于智能溫室項目，適用于花卉類、蔬菜類、瓜類、果樹類等種植，項目建設內容包括溫室基礎、溫室主體結構、覆蓋材料、通風系統、內外遮陽系統、風機濕簾降溫系統、配電電控系統等。

(1)風荷載：0.30kN/m2（相當于十級風）

(2)雪荷載：0.40kN/m2（每平米40公斤）

(3)排雨水能力：120mm/h（5分鐘歷時）

(4)溫室恒載：玻璃溫室20Kg/m2

(5)溫室基礎工程要求：需根據現場地質狀況，參照國家標準《建筑地基基礎設計范圍》設計

(6)電參數：220V/380V，50HZ，PH2/PH3

2、溫室基礎建設

溫室建設場地在地下一米深的范圍內應無較大石抉、地下管線、地下設施等障礙物，建設方按照溫室建設的要求作好五通一平工作，即通水、通電、通道路、通電話、通排水、平整和壓實場地。在未獲得場地地質描述或勘察報告前，投標單位暫時按照持力土層容許承載力標準值≥80kpa，地下穩定水位在±0.000下1m進行設計和作概算。獨立點式基礎埋置深度約為±0.000下0.5m，溫室內部采用獨立基礎；溫室四周設0.5米高磚墻裙，其中±0.000下約0.5米，±0.000上0.50m，基礎和基礎粱頂部預埋錨栓，用于連接上部結構柱，墻裙內外水泥砂漿抹面；溫室外四周設50cm寬混凝土散水；溫室散水外設施外排水溝。溫室四周排水溝由業主建造。

3、溫室主體骨架

溫室用所有鋼結構材料均采用國標優異矩形管。所有立柱、桁架等構件和連接件均先加工、焊接，后熱浸鍍鋅防腐；工地現場組裝，無焊接。其他鋼材部件和緊固件均經熱鍍鋅處理，工廠化生產，現場組裝。連接固定件主要使用符合GB5782標準（采用12.8級）的M8、Ml0、Ml2六角頭螺栓和符合 GB6170標準的相應六角螺母，經熱浸鍍鋅處理。溫室主體結構使用壽命不低于20年。

  主要型材規格為：

l、基礎：溫室四周采用0.6米高矮墻的條形基礎，內部為獨立點式基礎。

2、溫室骨架為輕型鋼結構，骨架結構采用國產熱鍍鋅鋼材制成。

①立柱采用120*120*3.0mm熱鍍鋅矩形管。

②端面立柱采用120*120*3.0mm熱鍍鋅矩形管

③側面立柱采用120*60*2.5mm熱鍍鋅矩形管

④桁架、圈梁采用50*50*2.0mm熱鍍鋅矩形管

⑤外遮陽立柱采用50*50*2.0mm熱鍍鋅矩形管

⑥外遮陽橫桿采用50*50*2.0mm熱鍍鋅矩形管

⑦外遮陽縱桿采用50*30*2.0mm熱鍍鋅矩形管

⑧溫室主體骨架鍍鋅層厚度為0.06-0.08mm，熱鍍鋅規范采用GB/T3091-93.

⑨水槽采用B=2.0mm厚冷彎熱鍍鋅鋼板，水槽坡度為2.5‰用于排水。各連接件采用熱鍍鋅螺栓，既防腐又美觀。

4、覆蓋材料

溫室頂部采用8mmpc中空陽光板覆蓋。鋁合金型材按照《GB/T5237.1~5237.5-2000鋁合金建筑型材》國家標準生產制造，主要受力構件為高強度鋁合金。表面采用陽極氧化處理。溫室頊部四周作加強處理。屋頂按抗暴風設計，VENLO型屋頂，傾斜度35°士l°，適用于APD型天溝。

溫室四周選用（5+6+5）mm雙層中空鋼化玻璃覆蓋。

主要技術參數：

● 厚度（5+6+5）mm雙層中空玻璃

● 傳熱系數2.7W/m2.c

● 透光率>90%

● 使用壽命在20年以上

鋁合金型材

● 表面經過氧化、磨砂處理

●專用鋁型材，自主開發

●鋁型材厚度1.0mm以上

●溫室屋頂三角型屋面部位全部采用鋁臺金結構而不采用鋼結構以增加透光率。在所有天構下都有“U形”或“幾形”鋁臺金冷凝水回收槽，冷凝水通過水管排到溫室外，以更好的降低濕度，有利于作物生長，防止病蟲害。濕簾處配置40目防蟲網．防止蟲害進入。

5、通風系統

屋頂通風是溫室好的通風降溫、換氣室內氧氣和C02濃度達到平衡的好措施。自然通風是一種比較經濟的通風方式。它是利用風力和溫度差來實現溫室內外空氣變換，達到降低溫室內溫度和濕度的目的。Papadakis(1986)測量和分析了帶有頂窗和側窗的溫室的空氣交換速率，其結果表明空氣交換速率取決于室外風速和開窗面積的人小，并認為天窗加側窗通風效果要好于只用側窗的結構。由于熱空氣向上聚集的特性，在屋脊處開窗的通風效果好。根據實際溫室需要可以選擇安裝環流風機。傳動桿齒輪齒條系統傳動，減速電機與傳動軸連接方式為專用聯軸器，方便安裝于維護，提高系統的負荷能力和抗惡劣環境的能力。每套系統包括夾箍、移動聯軒、齒輪齒條機構、齒輪減速電機、鏈輪、雙排鏈、六角螺栓、防松螺母、傳動軸、支撐架、襯套、撐桿等，每個單窗1m*4m。運行平穩可靠，操作安全。

6、為了夏季遮陽降溫和調節植物生長需要光線，本項目配合外遮陽系統。

在夏季，由于進入溫室的太陽輻射熱負荷太高，溫室雖然經過通風，但溫室內的高溫、低濕環境對植物的生長還是不利的。當使用外遮陽系統時，由于阻隔了部分太陽輻射進入溫室，在具有良好通風的溫室中可將室內溫度控制到只比室外氣溫高1度的水平。托、壓幕線采用高強度黑色uv聚酯線，遮陽網采用外遮陽幕布，遮陽率85%，保質期5年，壽命10年。整個系統限位準確，運行平穩可靠，操作安全。

7、內遮陽系統

內遮陽保溫系統可以通過調節光照來改善溫室內的生態環境。內遮陽保溫幕為鋁箔遮陽保溫幕，通過高質量的產品，炎熱夏季遮陽幕根據不同遮陽率能反射部分陽光，并使陽光漫射進入室內，均勻照射作物以保護作物免受強光灼傷，同時使溫室溫度下降3-5℃。因此，為了保證系統的可靠性，在本項目中采用先進的帶限位減速電機（質保3年）+齒輪-齒條驅動系統。該系統由以下部分組成：拉幕粱、減速電機、電機安裝底座、鏈型連軸器、齒條、齒輪副、推拉桿、齒條-推桿接頭、驅動軸、驅動軸焊接頭、推桿支撐滾輪、幕布牽引型材、推桿-牽引型材連接卡、不銹鋼卡、緊線器、LS線、幕布、密封帶幕膜等。托、壓幕線采用透明聚酯線，抗拉強度178kgf以上。幕布遮陽率約75%，保質期5年，壽命10年。

8、水簾側窗系統

濕簾側窗形式：鋁合金側開外翻窗濕簾側窗高度：1.5米    齒輪齒條外翻上懸窗夏季使用時電動開啟，冬季可以關閉保暖。開啟角度可大可小，滿足設計要求，機構運行平穩、步調一致，無異常噪聲。窗戶關閉時窗戶各處密封條與窗戶無縫隙，也不會出現窗邊與窗口壓迫過緊的現象；開窗連接件連接牢固可靠，無相對位置滑動，所有相對傳動部件均采用潤滑措施和防銹措施。

9、風機濕簾降溫系統

濕簾、風機系統是溫室夏季強制降溫的一種手段。濕簾風機降溫系統時利用水蒸發時將空氣中的顯熱轉變?yōu)闈摕岬脑磉M行降溫的。水分蒸發的多少與空氣的飽和蒸汽壓差成正比關系。空氣越干燥、溫度越高，經過濕簾的空氣降溫幅度越大。工作原理：濕簾裝在密閉溫室一端山墻或側墻上，風機裝在另端山墻或側墻上。風機抽風時，室內產生負壓，迫使室外未飽和的空氣流經濕簾多孔濕潤表面時，空氣中大量顯熱轉化為潛熱，從而迫使進入室內空氣的干球溫度降低4～12℃，并源源不斷地引入室內進行防暑降溫。

10、雨水排水系統

溫室采用熱浸鍍鋅鋼制天溝。天溝與天溝連接使用天溝粘接劑。溫室將按照雙向坡度建造，采用溫室內排水方式，從而防止冬天北方溫度低，排水系統結冰。在山墻內部排出雨水至用戶建造的排水溝中。設計排水量為120mm/h（5min歷時）。

11、配電及電動控制系統

1）內、外遮陽系統的控制

2）風機水簾系統的控制

3）自然通風系統的控制

（1）技術參數

1）電源參數：220V∕380V ,50Hz

2）電壓波動范圍：±5％

對于電壓波動較大的地區，要求用戶在每個強電柜入口前配置穩壓器，以保證溫室內配置電器的安全運行。

（2）技術說明

1）溫室內導線采用防潮型RVV塑料套線（暗管布線），信號線為RVVP屏蔽導線。

2）溫室內的所有電源線、控制線、傳感器信號線等導線及電氣安裝敷料。

3）為使溫室內美觀，布線采用穿管暗敷方式。

12、預留門洞，可以選擇安裝肯德基式門、鋁合金推拉門等。

13、供暖系統

溫室采用熱水循環采暖系統，熱水采暖是用60℃—85℃熱水循環與空氣進行熱交換，主要設備是熱源（地熱井或鍋爐）及溫室內散熱器。溫室主要使用低溫熱水供暖，其出口壓力為0.69—0.98MPa，出口水溫約95℃熱水采暖設備很容易按氣候冷暖改變熱水溫度而保持室溫比較穩定，載熱體水的溫度不高，便于操作，適于溫室采暖。這種采暖系統的散熱器一般使用溫室專用的熱浸鍍鋅鋼管圓翼散熱器，它的散熱面積大，使用壽命長。散熱器的布置對溫室內溫度的均勻性影響很大，設計時結合溫室內空氣流動狀況綜合考慮精心布置。這種系統穩定性好，適用于現代化大中型溫室；根據需要可以選擇鍋爐暖風機供暖、空調供暖等方式。

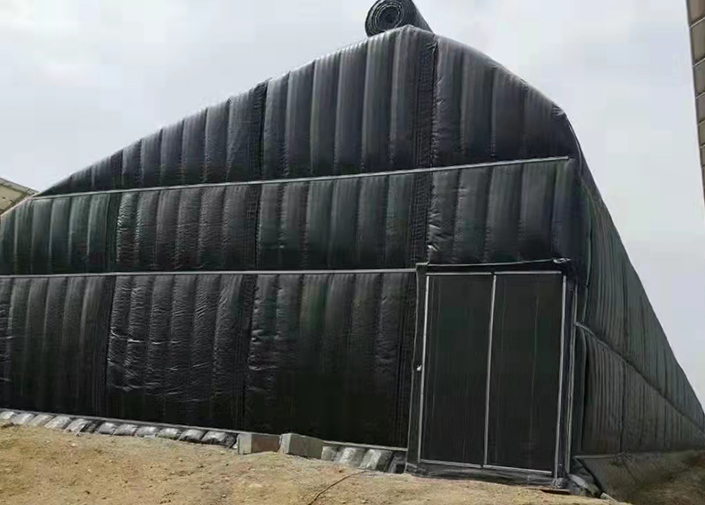

14、內保溫系統

為增強溫室的保溫效果，為溫室內部提供適宜的環境條件，溫室安裝內保溫系統！內保溫系統采用自動電機控制、采用溫室專用保溫被！內保溫與內遮陽的綜合利用使得溫室保溫效果更強；根據需要可以選擇一層內保溫、二層內保溫的設計，合理的設計，滿足溫室的不同需要。

15、苗床及微噴系統

苗床采用移動式苗床，苗床支架采用熱鍍鋅鋼管，床架采用角鋼，邊框采用鋁合金，床面鋪設鋼絲網，網表 面經過熱鍍鋅防腐處理。質保10年。微噴部分經過合理的設計以及布置適合用于對水質要求較高的作物生長需要，具有節能節水等特點。
